Hướng dẫn màn hình OLED Arduino – Vẽ hình ảnh, đường thẳng

ESP32, Module ESP32 ,

Trong bài hướng dẫn trước, chúng ta đã tìm hiểu cách hiển thị văn bản trên màn hình OLED Arduino, với một số tính năng như thay đổi font, kích cỡ,… của chữ. Trong bài này, hãy tìm hiểu tính năng nâng cao hơn – Vẽ hình trên màn hình OLED nhé!

Chuẩn bị

  • Màn hình OLED 0.96 inch
  • Mạch ESP32

Kết nối

Chúng ta sẽ kết nối chân SCL của màn hình OLED vào chân GPIO 22 và chân SDA vào GPIO 21, cụ thể như hình:

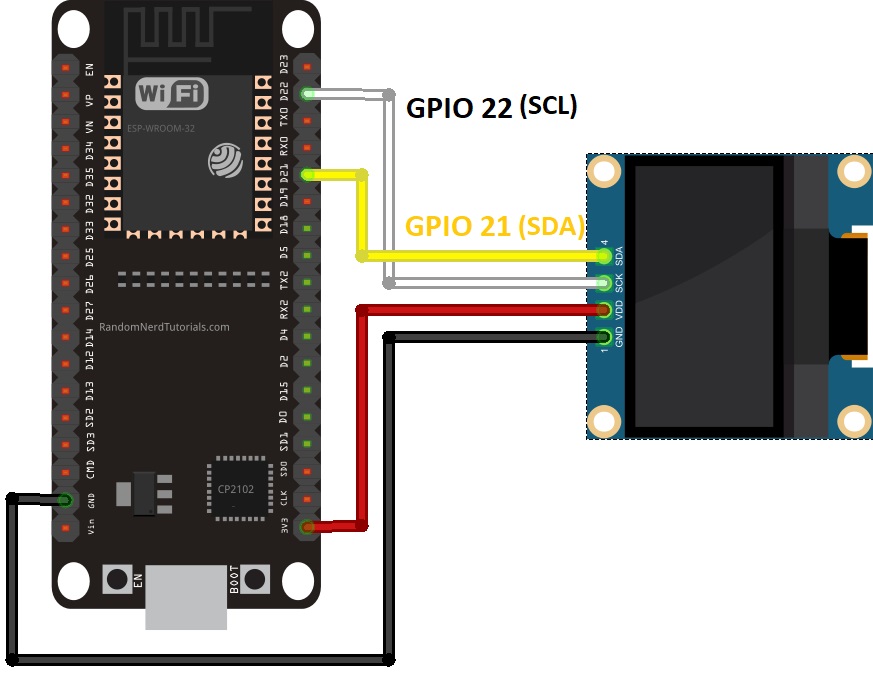

Hướng dẫn kết nối màn hình OLED Arduino với ESP32
Hướng dẫn kết nối màn hình OLED Arduino với ESP32

Cài đặt thư viện

Để điều khiển màn hình OLED Arduino, bạn cần cài sẵn tiện ích ESP32 và thư viện OLED SSD1306 trên phần mềm Arduino IDE:

>> Xem hướng dẫn cơ bản về màn hình OLED Arduino: Hiển thị văn bản trên màn hình OLED ESP32

Vẽ hình trên màn hình OLED Arduino

Trong thư viện mình hướng dẫn bạn cài có hỗ trợ sẵn nhiều tính năng để chúng ta vẽ pixel, đường thẳng hoặc hình dạng tùy thích rồi hiển thị lên màn hình OLED Arduino dễ dàng.

Cùng tìm hiểu về hướng dẫn OLED này dưới đây nhé:

Vẽ một Pixel

Pixel là một dấu chấm nhỏ trong 1 ô của màn hình OLED. Bạn có thể sử dụng câu lệnh sau, với thông tin là tọa độ pixel (trục x, y) và màu sắc mình muốn – Như bên dưới thì mình đang hiển thị Pixel màu trắng ở tọa độ (64, 32):

display.drawPixel(64, 32, WHITE);

Kết quả sau khi chạy chương trình sẽ như sau:

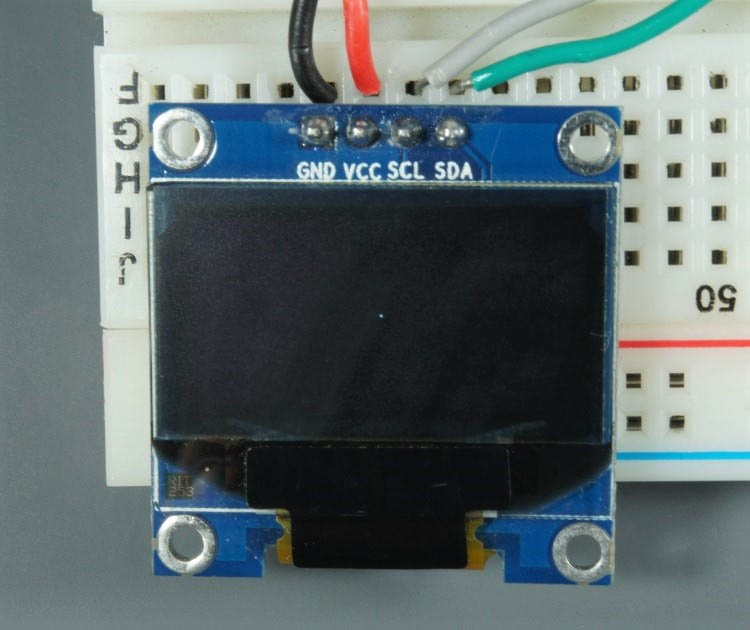

Vẽ pixel và hiển thị trên màn hình OLED Arduino

Vẽ đường thẳng

Để tạo một đường thẳng, bạn cần sử dụng câu lệnh drawLine(x1, y1, x2, y2, màu), với các thông tin sau

  • Tọa độ (x1, y1) là điểm bắt đầu của đường thẳng
  • Tọa độ (x2, y2) là điểm kết thúc của đường thẳng
  • Màu sắc của đường thẳng

Ví dụ, mình muốn vẽ một đường thẳng màu trắng bắt đầu từ (0, 0) và kết thúc tại (127, 20) thì câu lệnh như sau:

display.drawLine(0, 0, 127, 20, WHITE);

Kết quả hiển thị trên màn hình OLED:

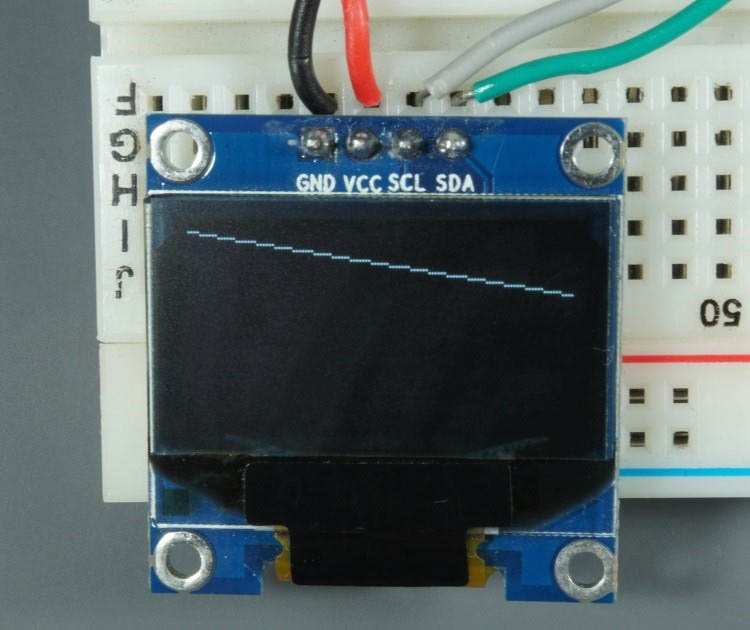

Màn hình OLED Arduino hiển thị đường thẳng

Vẽ hình chữ nhật

Câu lệnh để vẽ hình chữ nhật:

drawRect(x, y, chiều rộng, chiều cao, màu sắc)

Trong đó, (x, y) là vị trí tọa độ của góc trên cùng bên trái của hình chữ nhật.

Như dưới đây, mình muốn vẽ một hình chữ nhật màu trắng, có chiều rộng 50, chiều cao 30cm và góc trên cùng bên trái nằm ở vị trí (10, 10):

display.drawRect(10, 10, 50, 30, WHITE);

Kết quả sẽ như sau:

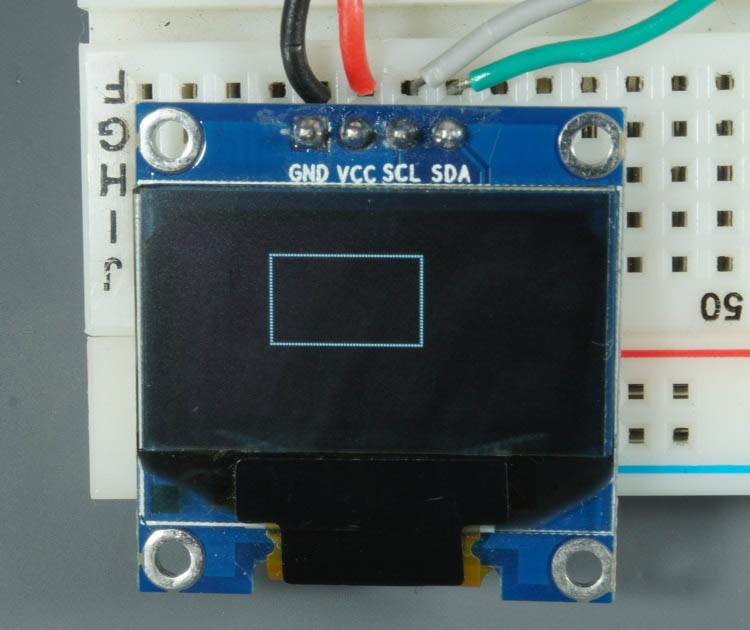

Hiển thị hình chữ nhật trên màn hình OLED 0.96 inch
Hiển thị hình chữ nhật trên màn hình OLED 0.96 inch

Cách hiển thị hình chữ nhật có nền màu bên trong:

Bạn có thể sử dụng câu lệnh sau, với các thông tin tương tự như khi vẽ hình chữ nhật trên:

fillRect(x, y, chiều rộng, chiều cao, màu sắc)

Kết quả:

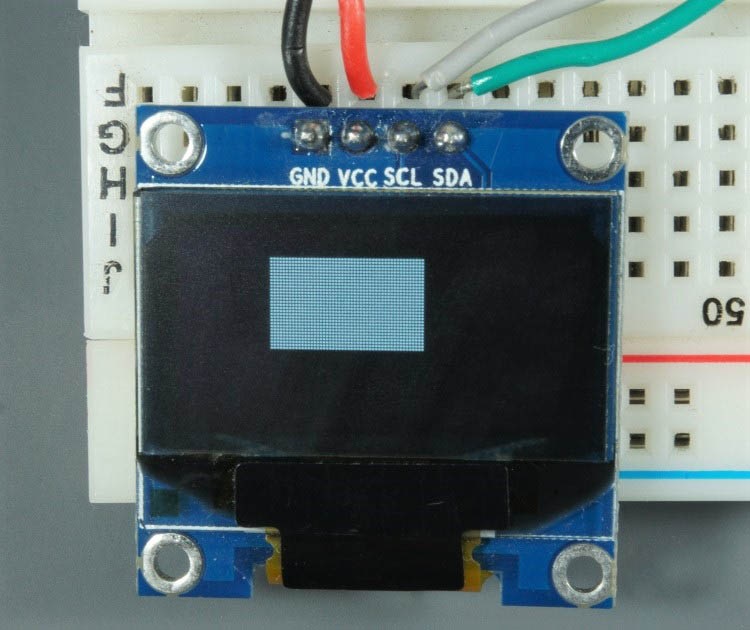

Cách vẽ hình chữ nhật có màu nền trên màn hình OLED Arduino
Cách vẽ hình chữ nhật có màu nền trên màn hình OLED Arduino

Cách vẽ hình chữ nhật bo góc trên màn hình OLED 0.96inch

Sử dụng câu lệnh drawRoundRect(), có thêm thông tin là bán kính của góc. Ví dụ:

display.drawRoundRect(10, 10, 30, 50, 2, WHITE);

Kết quả:

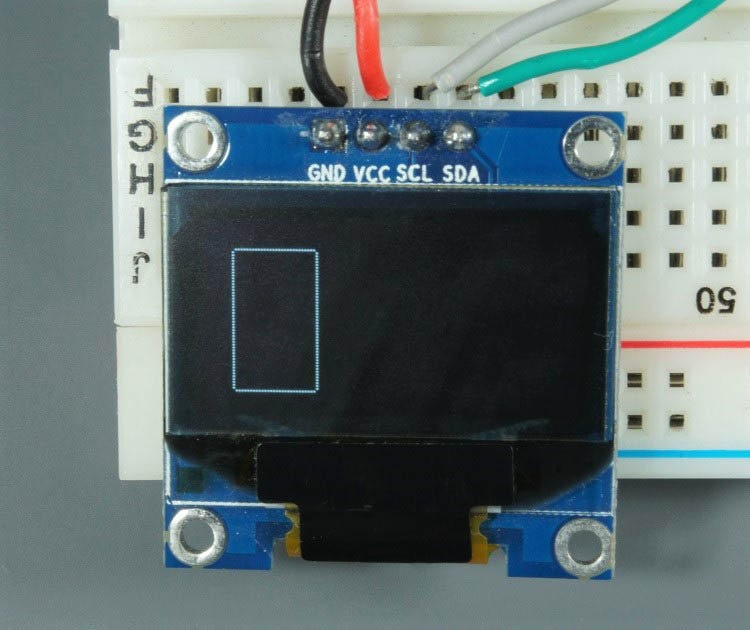

Hiển thị hình chữ nhật bo góc trên màn hình OLED Arduino
Hiển thị hình chữ nhật bo góc trên màn hình OLED Arduino

Cách hiển thị hình chữ nhật bo góc có nền màu bên trong:

display.fillRoundRect(10, 10, 30, 50, 2, WHITE);

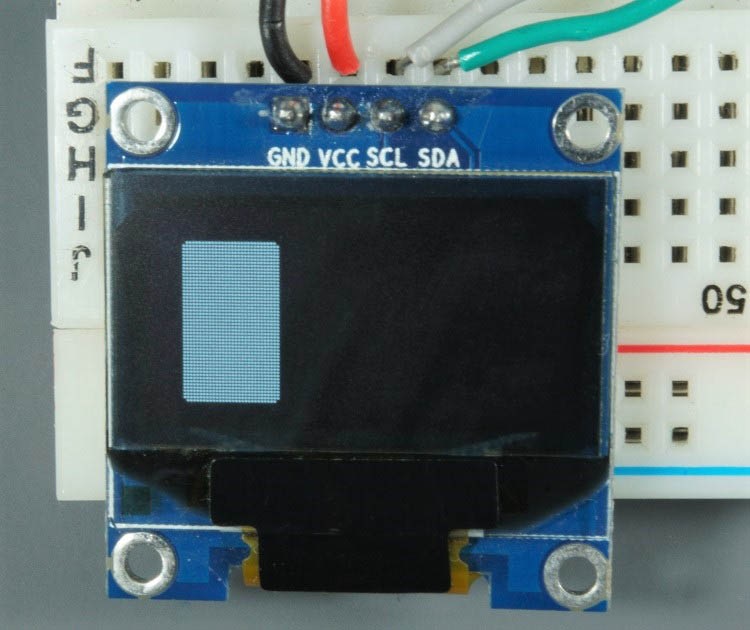

Vẽ hình chữ nhật bo góc có nền màu trên màn hình OLED Arduino

Vẽ hình tròn

Chúng ta sử dụng câu lệnh drawCircle(x, y, bán kính, màu sắc) để vẽ hình tròn nhé! Trong đó (x, y) là tọa độ của tâm đường tròn:

display.drawCircle(64, 32, 10, WHITE);

Kết quả:

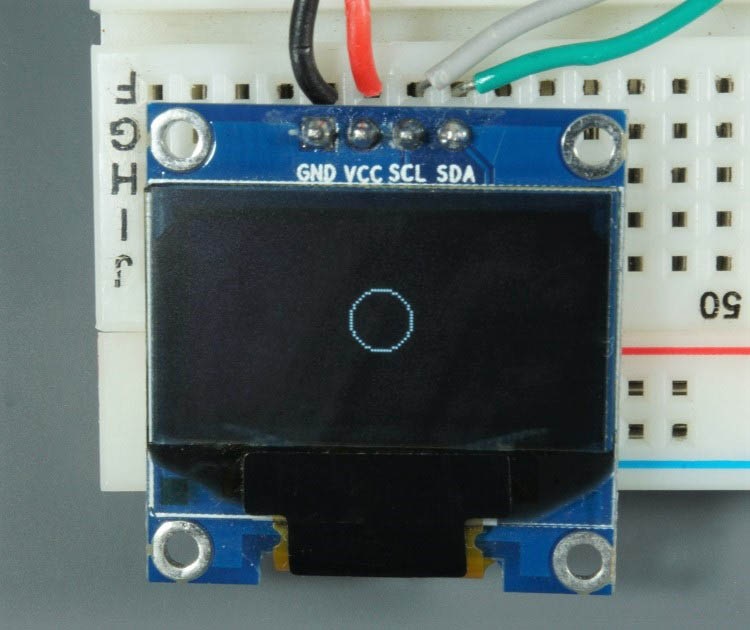

Vẽ hình tròn trên màn hình OLED Arduino

Vẽ hình tròn có nền màu

display.fillCircle(64, 32, 10, WHITE);
Vẽ hình tròn có nền màu trên màn hình OLED Arduino

Vẽ hình tam giác

Bạn sử dụng câu lệnh drawTriangle(x1, y1, x2, y2, x3, y3, màu) nhé! Trong đó, (x1, y1), (x2, y2) và (x3, y3) là tọa độ của 3 góc của hình tam giác.

Ví dụ:

display.drawTriangle(10, 10, 55, 20, 5, 40, WHITE);

Kết quả:

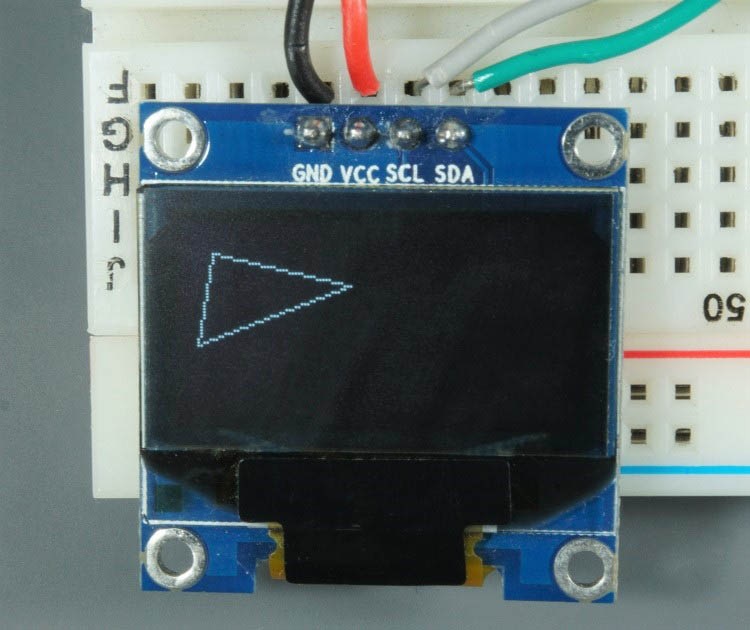

Hiển thị hình tam giác trên màn hình OLED Arduino

Cách hiển thị hình tam giác có màu nền

display.fillTriangle(10, 10, 55, 20, 5, 40, WHITE);
Hiển thị hình tam giác có nền màu trên màn hình OLED Arduino

Đảo ngược màu sắc

Với thư viện vừa tải, bạn cũng có thể đảo ngược màu sắc các hình ảnh đã vẽ bằng câu lệnh sau:

display.invertDisplay(true);
  • Giá trị true: Đảo ngược màu sắc
  • Giá trị false: Giữ nguyên màu sắc ban đầu

Ví dụ, sau khi mình dùng câu lệnh này trong chương trình hiển thị hình tam giác, mình sẽ có kết quả như sau:

Hướng dẫn OLED ESP32 - Đảo ngược màu sắc
Hướng dẫn OLED ESP32 – Đảo ngược màu sắc

Code hiển thị hình trên màn hình OLED Arduino

IoTZone đã chuẩn bị sẵn 1 đoạn code có tổng hợp tất cả các hình vẽ đã đề cập bên trên, bạn hãy nạp chương trình này vào ESP32 của mình và quan sát nhé:

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(115200);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(2000); // Pause for 2 seconds

  // Clear the buffer
  display.clearDisplay();

  // Draw a single pixel in white
  display.drawPixel(64, 32, WHITE);
  display.display();
  delay(3000);

  // Draw line
  display.clearDisplay();
  display.drawLine(0, 0, 127, 20, WHITE);
  display.display();
  delay(3000);

  // Draw rectangle
  display.clearDisplay();
  display.drawRect(30, 10, 50, 30, WHITE);
  display.display();
  delay(3000);
  // Fill rectangle
  display.fillRect(30, 10, 50, 30, WHITE);
  display.display();
  delay(3000);

  // Draw round rectangle
  display.clearDisplay();
  display.drawRoundRect(10, 10, 30, 50, 2, WHITE);
  display.display();
  delay(3000);
  // Fill round rectangle
  display.clearDisplay();
  display.fillRoundRect(10, 10, 30, 50, 2, WHITE);
  display.display();
  delay(3000);

  // Draw circle
  display.clearDisplay();
  display.drawCircle(64, 32, 10, WHITE);
  display.display();
  delay(3000);
  // Fill circle
  display.fillCircle(64, 32, 10, WHITE);
  display.display();
  delay(3000);

  // Draw triangle
  display.clearDisplay();
  display.drawTriangle(10, 10, 55, 20, 5, 40, WHITE);
  display.display();
  delay(3000);
  // Fill triangle
  display.fillTriangle(10, 10, 55, 20, 5, 40, WHITE);
  display.display();
  delay(3000);

  // Invert and restore display, pausing in-between
  display.invertDisplay(true);
  delay(3000);
  display.invertDisplay(false);
  delay(3000);
}

void loop() {

}

Vẽ hình ảnh Bitmap trên màn hình OLED

Bạn có thể dễ dàng chuyển hình ảnh có sẵn thành các hình ảnh đơn sắc Bitmap và hiển thị trên màn hình OLED Arduino.

Bước 1: Thay đổi kích thước hình ảnh và lưu dưới dạng Bitmap. Mình thường dùng Paint cho công việc này vì nó khá đơn giản và hầu như máy tính / laptop nào cũng có Paint – khá tiện dụng:

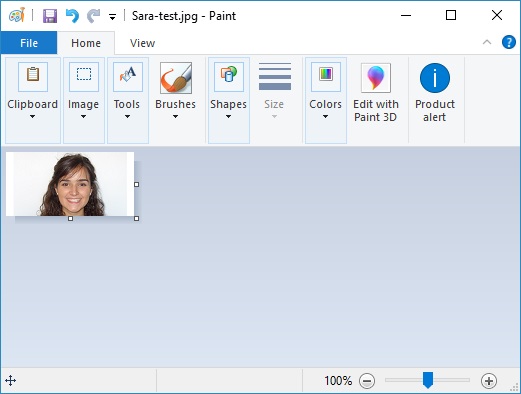

Đổi hình ảnh thành Bitmap để hiển thị lên màn hình OLED Arduino
Đổi hình ảnh thành Bitmap để hiển thị lên màn hình OLED Arduino

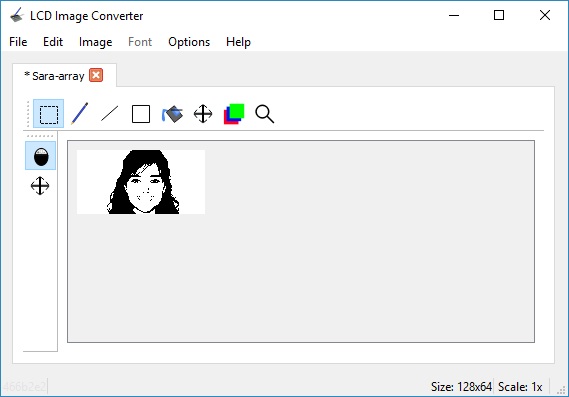

Bước 2: Chuyển đổi hình ảnh thành một mảng (Array). Bạn có thể sử dụng LCD Image Converter để thực hiện nhé! Bạn hãy mở chương trình, bắt đầu với một hình ảnh mới, click vào Image >> Import và chọn hình ảnh Bitmap bạn vừa tạo trước đó:

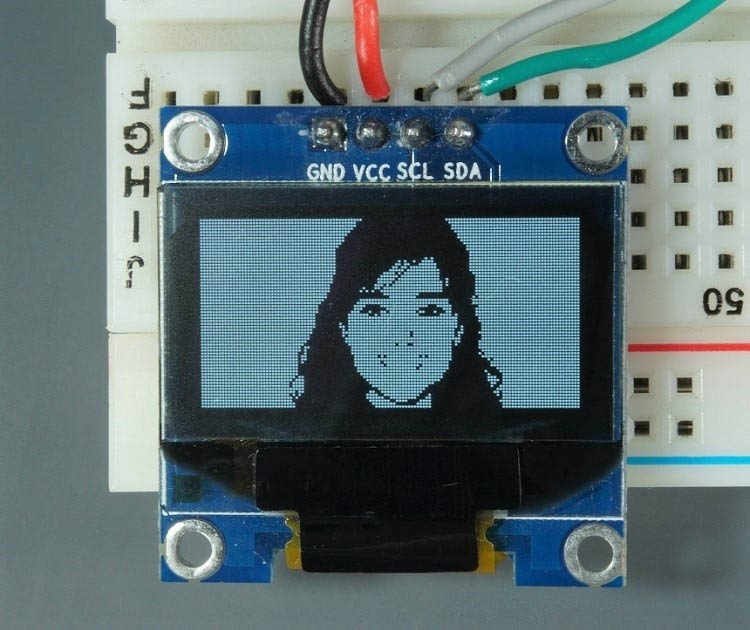

Cách hiển thị hình ảnh trên màn hình OLED Arduino

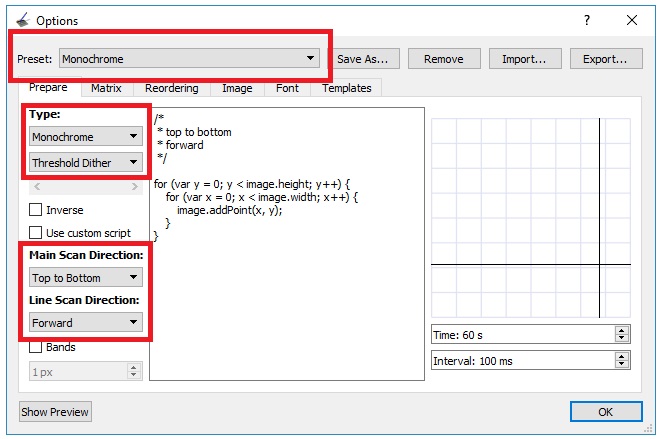

Click vào  Options >> Conversion, tại mục Prepare thì bạn chọn như sau:

Cách hiển thị hình ảnh trên màn hình OLED Arduino
Cách hiển thị hình ảnh trên màn hình OLED Arduino

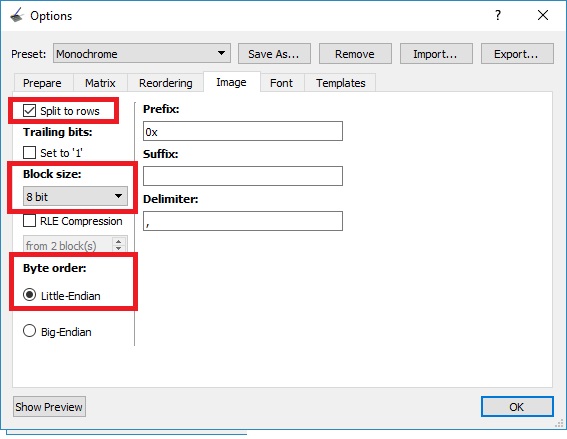

Tại tab Image, bạn chọn:

Cách hiển thị hình ảnh trên màn hình OLED Arduino

Cuối cùng, bạn nhấn vào OK. Sau đó, tại mục menu chính, bạn click vào File >> Convert nhé! Một tập tin mới với đuôi mở rộng là .c sẽ được lưu lại. Đây là tập tin chứa các mảng C của hình ảnh bạn đã chọn.

Bước 3: Mở tập tin với phần mềm hiển thị văn bản, sau đó copy mảng (array) bên trong. Trong trường hợp của mình, thì mình thu được nội dung như sau:

static const uint8_t image_data_Saraarray[1024] = {
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x0a, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x14, 0x9e, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x36, 0x3f, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x6d, 0xff, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xfb, 0xff, 0x80, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0xd7, 0xff, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0xef, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xdf, 0xff, 0x90, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xbf, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x1d, 0x7f, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x01, 0x1b, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x02, 0xa7, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x03, 0xff, 0xc0, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0x80, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f, 0x07, 0xff, 0xf8, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0e, 0x01, 0xff, 0xc0, 0x38, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x1c, 0x46, 0xff, 0xb1, 0x18, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0x97, 0xff, 0xc0, 0x7a, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xbf, 0xff, 0xff, 0xff, 0xfe, 0x81, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xbf, 0xff, 0xff, 0xff, 0xfc, 0x81, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xfe, 0xff, 0xfd, 0x83, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0xbf, 0xff, 0xfe, 0xff, 0xfd, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xfb, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x3f, 0xff, 0xdc, 0xff, 0xfa, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xd8, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xd0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x90, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x02, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xf5, 0xff, 0xd7, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x5f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xa0, 0x00, 0x0f, 0xfb, 0xff, 0xff, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x0f, 0xfd, 0xff, 0xdf, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xbf, 0xf0, 0x00, 0x0f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x87, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x43, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x01, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x73, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0x80, 0x00, 0x7b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x7f, 0xff, 0xfe, 0x00, 0x00, 0x33, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x3f, 0xff, 0xf8, 0x00, 0x00, 0x27, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x00, 0x67, 0xff, 0xe0, 0x00, 0x00, 0x1b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0x40, 0x00, 0x00, 0xf3, 0xff, 0xc4, 0x00, 0x00, 0x0b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0x80, 0x00, 0x00, 0xfc, 0xff, 0x8c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x7f, 0x3c, 0x3c, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x3f, 0xc0, 0x7c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff
};
1

Bước 4: Sao chép mảng trên vào sketch. Để hiển thị mảng trên lên màn hình OLED Arduino, mình sẽ dùng câu lệnh drawBitmap() với các thông tin gồm (x, y, mảng hình ảnh, chiều rộng hình ảnh, chiều cao hình ảnh, độ xoay rotation).

Trong đó, (x, y) là vị trí mà hình ảnh hiển thị.

Bạn có thể sao chép đoạn code bên dưới và nạp vào ESP32 để hiển thị hình ảnh lên màn hình OLED Arduino:

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

static const uint8_t image_data_Saraarray[1024] = {
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x01, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x00, 0x00, 0x00, 0xff, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x00, 0x0a, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x14, 0x9e, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x36, 0x3f, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0x6d, 0xff, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x00, 0xfb, 0xff, 0x80, 0x1f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0x03, 0xd7, 0xff, 0x80, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x07, 0xef, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xdf, 0xff, 0x90, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x0f, 0xbf, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x1d, 0x7f, 0xff, 0xd0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x01, 0x1b, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xf0, 0x02, 0xa7, 0xff, 0xff, 0xc0, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x03, 0xff, 0xc0, 0x00, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0xff, 0x80, 0x00, 0x0b, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0xc0, 0x03, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x80, 0x07, 0xff, 0xff, 0xff, 0xf0, 0x0f, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0f, 0x07, 0xff, 0xf8, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x0e, 0x01, 0xff, 0xc0, 0x38, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xff, 0x00, 0x1c, 0x46, 0xff, 0xb1, 0x18, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0x97, 0xff, 0xc0, 0x7a, 0x07, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x00, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0x3f, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfe, 0x01, 0xbf, 0xff, 0xff, 0xff, 0xfe, 0x81, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xbf, 0xff, 0xff, 0xff, 0xfc, 0x81, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xfc, 0x00, 0xff, 0xff, 0xfe, 0xff, 0xfd, 0x83, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0xbf, 0xff, 0xfe, 0xff, 0xfd, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xff, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xf0, 0x00, 0x7f, 0xff, 0xff, 0xff, 0xfb, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x3f, 0xff, 0xdc, 0xff, 0xfa, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xd8, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x03, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xd0, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x90, 0x00, 0x1f, 0xff, 0xff, 0xff, 0xf8, 0x02, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xf5, 0xff, 0xd7, 0xf8, 0x01, 0xff, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xb0, 0x00, 0x0f, 0xff, 0xff, 0xff, 0xf8, 0x00, 0x5f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xa0, 0x00, 0x0f, 0xfb, 0xff, 0xff, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x0f, 0xfd, 0xff, 0xdf, 0xf0, 0x00, 0x3f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xbf, 0xf0, 0x00, 0x0f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x07, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x87, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x80, 0x00, 0x03, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x43, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x01, 0xff, 0xff, 0xff, 0xc0, 0x00, 0x73, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0xe0, 0x00, 0x00, 0xff, 0xff, 0xff, 0x80, 0x00, 0x7b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x7f, 0xff, 0xfe, 0x00, 0x00, 0x33, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0xe0, 0x00, 0x00, 0x3f, 0xff, 0xf8, 0x00, 0x00, 0x27, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0xe0, 0x00, 0x00, 0x0f, 0xff, 0xf0, 0x00, 0x00, 0x0f, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x60, 0x00, 0x00, 0x67, 0xff, 0xe0, 0x00, 0x00, 0x1b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfd, 0x40, 0x00, 0x00, 0xf3, 0xff, 0xc4, 0x00, 0x00, 0x0b, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0x80, 0x00, 0x00, 0xfc, 0xff, 0x8c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xfe, 0x00, 0x00, 0x00, 0x7f, 0x3c, 0x3c, 0x00, 0x00, 0x07, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x3f, 0xc0, 0x7c, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff,
    0xff, 0xff, 0xff, 0xff, 0x00, 0x00, 0x00, 0x1f, 0xff, 0xfc, 0x00, 0x00, 0x03, 0xff, 0xff, 0xff
};

void setup() {
  Serial.begin(115200);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(2000); // Pause for 2 seconds

  // Clear the buffer.
  display.clearDisplay();

  // Draw bitmap on the screen
  display.drawBitmap(0, 0, image_data_Saraarray, 128, 64, 1);
  display.display();
}

void loop() {

}

Sau khi tải code lên, bạn sẽ thấy màn hình OLED Arduino hiển thị hình ảnh như sau:

Hướng dẫn hiển thị hình ảnh trên màn hình OLED Arduino

Xử lý sự cố khi màn hình OLED Arduino không hiển thị

Nếu bạn gặp lỗi “SSD1306 allocation failed” hoặc màn hình OLED Arduino không hiển thị bất kỳ thông tin gì, bạn có thể tham khảo một số trường hợp và cách giải quyết sau:

Sai địa chỉ I2C

Như trong bài hướng dẫn này, địa chỉ I2C của màn hình OLED Arduino mình đang dùng là 0x3C. Tuy nhiên, địa chỉ màn hình OLED của bạn có thể sẽ khác.

Giải pháp: Bạn có thể tìm địa chỉ I2C của màn hình OLED Arduino của mình bằng đoạn code sau:

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(115200);
  Serial.println("\nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
      nDevices++;
    }
    else if (error==4) {
      Serial.print("Unknow error at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0) {
    Serial.println("No I2C devices found\n");
  }
  else {
    Serial.println("done\n");
  }
  delay(5000);
}

Địa chỉ SDA và SCL không được kết nối đúng cách

Nếu chân SDA và SCL của màn hình OLED Arduino bị kết nối sai, thì đó cũng là nguyên nhân dẫn đến lỗi trên. Bạn hãy kiểm tra lại các chân SDA, SCL đã kết nối đúng vào chân GPIO 21 và GPIO 22 trên ESP32 chưa nhé!

Lời kết

Hy vọng bài viết này đã giúp bạn tạo ra được nhiều dự án thú vị với màn hình OLED Arduino. Bạn có thể áp dụng hướng dẫn này với ESP32 hoặc ESP8266 đều được.

Xem qua một số hướng dẫn khác với ESP32 nếu bạn thích nhé:

Share this post

ESP32 CAM Server - Gửi hình ảnh lên Cloud Server qua PHP (Photo Manager)

14/09/2024 , No Comments
READ MORE +

Hướng dẫn ESP32 Light Sensor - Cách dùng cảm biến ánh sáng BH1750 với ESP32

07/07/2024 , , No Comments
READ MORE +
ESP32 Multiplexer - Cách sử dụng bộ ghép kênh I2C với màn hình OLED

ESP32 Multiplexer - Cách sử dụng bộ ghép kênh I2C với màn hình OLED

09/06/2024 , No Comments
READ MORE +

ESP32 Email - Theo dõi trạng thái cửa qua thông báo trên Email

02/06/2024 , No Comments
READ MORE +

Hướng dẫn LoRa ESP32 Arduino - Giám sát cảm biến với Web Server

29/05/2024 , No Comments
READ MORE +
ESP32 ThingSpeak - Cách hiển thị dữ liệu cảm biến cực đơn giản

ESP32 ThingSpeak - Cách hiển thị dữ liệu cảm biến cực đơn giản

21/05/2024 , No Comments
READ MORE +
ESP32 Google Sheets _ Hướng dẫn chi tiết từ IoTZone

ESP32 Google Sheets - Cách ghi dữ liệu thông qua dịch vụ Google

04/05/2024 , No Comments
READ MORE +
ESP32 Robot Arm - Điều khiển cánh tay robot qua Web IoT

ESP32 Robot Arm - Điều khiển cánh tay robot qua Web IoT kèm code mẫu

28/04/2024 , No Comments
READ MORE +
Dự án cửa tự động ESP32 IoT

Dự án cửa tự động ESP32 IoT - Garage Door

22/04/2024 , No Comments
READ MORE +
ESP32 CAM gửi hình ảnh lên FireBase

ESP32 CAM Firebase - Lưu hình ảnh lên Firebase

19/04/2024 , No Comments
READ MORE +
ESP32 HTTP POST - Cách dùng trên IFTTT và ThingSpeak

ESP32 HTTP POST - Cách dùng trên IFTTT và ThingSpeak

08/04/2024 , No Comments
READ MORE +
Điều khiển Relay & hiển thị bằng ESP32 RTC

Dùng hẹn giờ ESP32 RTC điều khiển Relay - Kèm code mẫu chi tiết

05/04/2024 , No Comments
READ MORE +

Trả lời

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *
